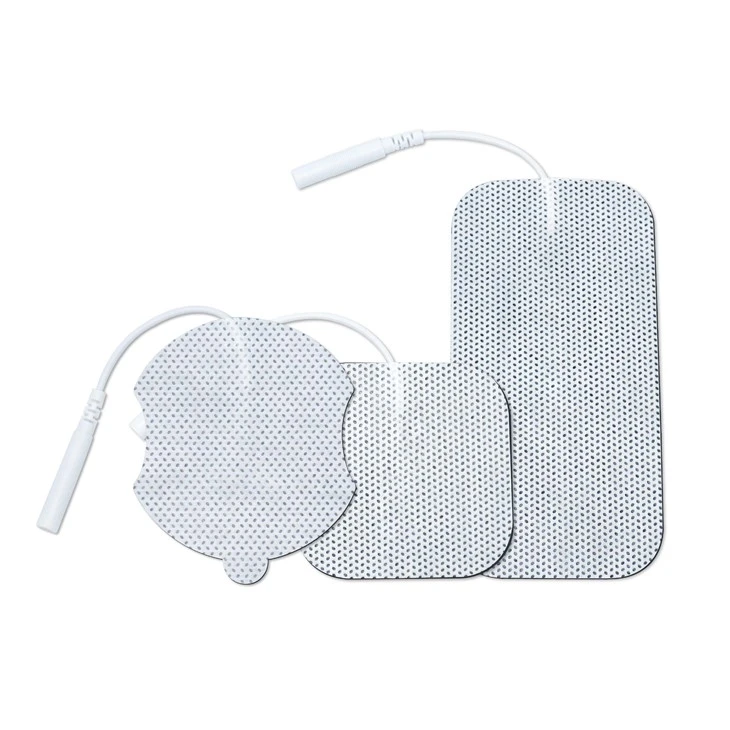

Voor-bedrade TENS-elektroden

B2B voor-bedrade TENS-elektroden met geïntegreerde vrouwelijke aansluitingen van 2,0 mm. Ontworpen met thermisch verankerd koperdraadgaas om 50N extractiekracht te weerstaan ​​zonder delaminatie van het substraat.

Voorbekabelde TENS-elektroden, gewoonlijk 'pigtail'-pads genoemd, vertegenwoordigen een enorm segment van de markt voor klinische transdermale verbruiksartikelen. In tegenstelling tot de opklikvarianten- waarbij de arts een stijve metalen nop fysiek in de ontstoken huid van de patiënt moet drukken, zijn deze elektroden voorzien van een vooraf-geïntegreerde, flexibele geleidingsdraad die eindigt in een gegoten vrouwelijke aansluiting. Deze "off-" verbindingsgeometrie elimineert plaatselijke mechanische druk tijdens het instellen. Onze technische focus voor deze productlijn concentreert zich op de structurele integriteit van de draad-naar-padverbinding, waardoor het ingebedde kopergaas bestand is tegen agressief kinetisch trekken in fysiotherapieomgevingen met een hoge-omzet. Wij leveren deze assemblages in bulk aan klinische distributeurs en merken van duurzame medische apparatuur (DME).

Het cruciale productieknooppunt voor een voor-bedrade pad is de interne draadinvoer. Het proces begint met het strippen van de PVC-mantel van medische-kwaliteit van het uiteinde van de varkensstaart, waardoor de meer- koperen kern bloot komt te liggen. Dit blanke koper wordt fysiek uitgewaaierd (plat uitgespreid) om het oppervlak te maximaliseren. Met behulp van geautomatiseerde lamineermachines wordt het uitgewaaierde gaas ingeklemd tussen het bovenste rugmateriaal (doek of schuim) en de geleidende koolstoffilm. Een gekalibreerde hete-persmatrijs stempelt het geheel, waardoor de polymeerbindmiddelen smelten en het kopergaas permanent in de koolstofmatrix versmelt. Het andere uiteinde van de draad is spuitgegoten-in een vrouwelijke aansluiting van 2,0 mm. Standaard B2B-groothandel schrijft een minimale bestelhoeveelheid (MOQ) van 20.000 individuele eenheden voor.

• Draad-Thermische verankeringsmechanismen van gaas

  In klinische omgevingen maken gebruikers de elektroden zelden los door de rand van de elektroden voorzichtig vast te houden; ze pakken gewoon de draad en rukken. Bij goedkoop vervaardigde pads wordt de draad op één punt vastgelijmd, waardoor de koperen kern volledig uit de gel scheurt onder een kracht van minder dan 15 N. Bij onze hete-laminering worden de uitgewaaierde koperdraden rechtstreeks in de microscopisch kleine poriën van de koolstofextrusie ingebed. De structurele achterkant en de koolstoflaag zijn thermisch gelastdoorde gaten in het kopergaas. Deze macro-verstrengeling zorgt voor een extractiedrempel van meer dan 50N, waardoor het kussen als een intact geheel van de huid loskomt voordat de draadverbinding ooit meegeeft.



• Aangewakkerde huidige dispersievector

  Een metalen klik levert elektriciteit via een geconcentreerde puntbron van 3,5 mm, waarvoor zware koolstofdoping nodig is om brandhaarden te voorkomen. Een voor-bedrade pad verandert deze elektrische ingangsvector volledig. Omdat de koperdraad vóór het lamineren wordt gestript en fysiek over 15 tot 20 mm van het koolstofsubstraat wordt uitgewaaierd, wordt de inkomende milliampèrestroom vooraf-verdeeld. De elektriciteit komt de koolstoffilm binnen via een breed, plat front in plaats van via een enkel punt. Dit verlaagt de plaatselijke stroomdichtheid aanzienlijk, waardoor thermische "bijtende" of "stekende" sensaties in het dode punt van het kussen inherent worden voorkomen.



• Blind-Insteekfrictiecontrole (vrouwelijke aansluiting)

  De vrouwelijke 2,0 mm-aansluiting moet de mannelijke pin van de hoofdkabel van de hoststimulator stevig vastgrijpen. Als het materiaal van de koker te stijf is, kan de klinische technicus de pin niet volledig inbrengen. Als het materiaal te zacht is, zorgt de beweging van de patiënt ervoor dat de pin eruit glijdt, waardoor een pijnlijke open- boog ontstaat. We ontwikkelen nauwkeurig de Shore A-hardheid van het PVC of TPU dat wordt gebruikt om de vrouwelijke aansluiting te overgieten. Dit garandeert een zeer specifieke interne wrijvingscoëfficiënt. De arts ervaart een soepele blinde-inbrenging, maar toch biedt de koker voldoende kinetische grip om de pin van 2,0 mm op zijn plaats te vergrendelen, ongeacht de kinematische verschuiving van de patiënt.

• Aangepaste overmolding- en pigtail-lengtes:We zijn niet afhankelijk van externe- kabelleveranciers. Alle verwerking van koperstrengen en het eindspuitgieten vinden plaats-in eigen huis. OEM's kunnen de exacte lengte van de varkensstaart dicteren (bijvoorbeeld korte staarten van 5 cm voor compacte wearables of staarten van 20 cm voor complexe kabelgeleiding), evenals aangepaste pantone--afgestemde PVC-draadmantels om aan te sluiten bij de bedrijfsbranding.

• Logistieke routering:Draadstrippen, thermische koperverankering en hydrogellamineren worden continu uitgevoerd in onze Chinese faciliteiten. Het laatste pad-stansen-snijden, terminal-QA-testen en geautomatiseerde zakafdichtingsroute via onze hub in Vietnam, waardoor specifieke B2B-tarieven voor medische elektronische subassemblage in de VS en de EU- worden beperkt.

• Naleving van RoHS-kabels:De PVC-mantels en gegoten aansluitingen op de varkensstaart worden streng gecontroleerd op basis van de RoHS- en REACH-richtlijnen om de volledige afwezigheid van zware metalen en giftige weekmakers (ftalaten) te garanderen.

• Kwaliteitssystemen:Parameters voor thermische persen, verificatie van de koper{0}}tot-koolstofimpedantie en verwerking in cleanrooms vallen strikt onder onze ISO 13485:2016 en MDSAP-productiekaders voor medische apparatuur.

Distributeurs van medische apparatuur en merken van klinische apparatuur kunnen pigtail pull-testspanningslogboeken en merkloze prototypes van 2,0 mm vrouwelijke sockets aanvragen.

👉[Vraag vooraf-bedrade TENS-elektroden aan ]
